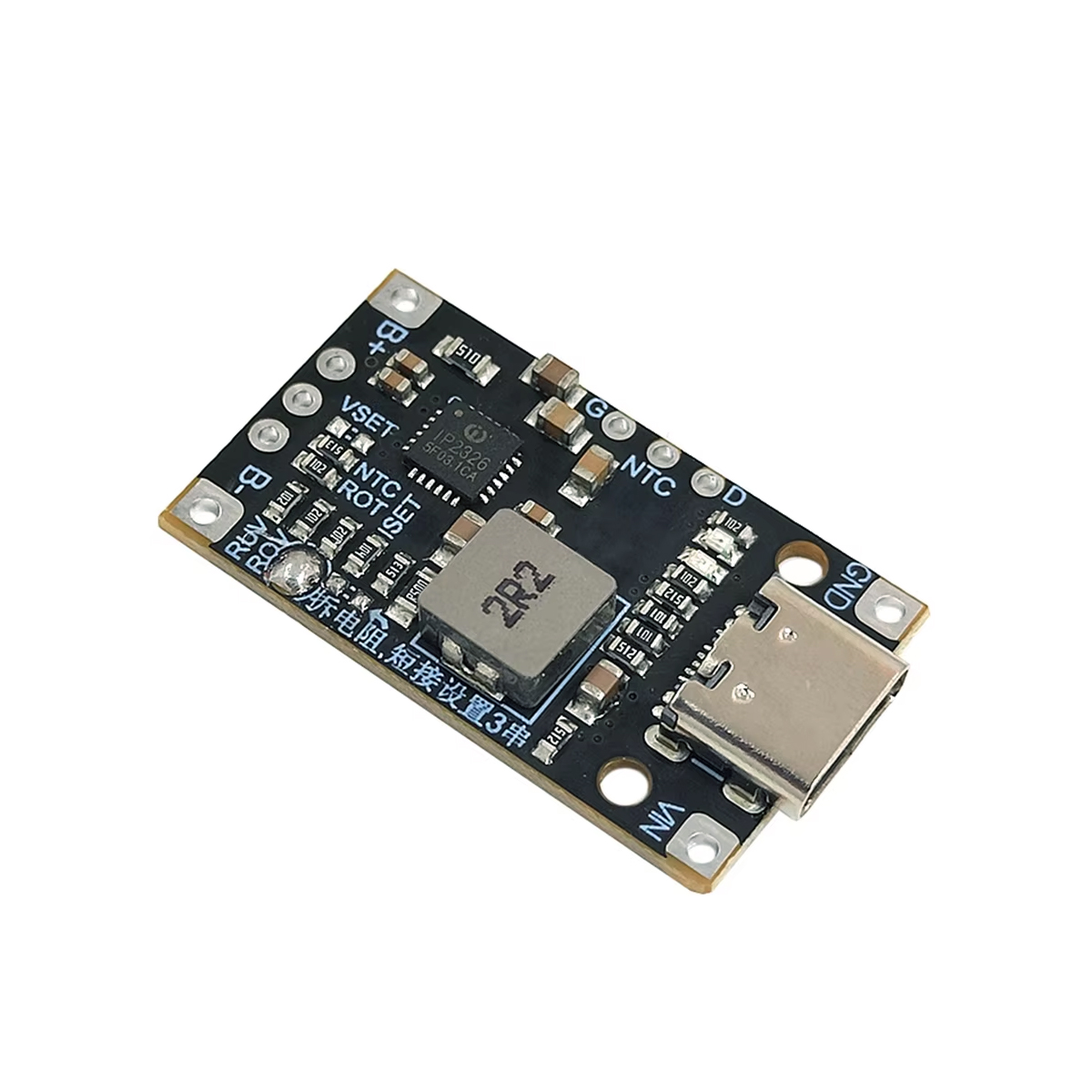

Potencia y Versatilidad en un Tamaño Compacto
El módulo cargador basado en el chip IP2326 es una solución avanzada de tipo Boost (elevador) diseñada para cargar baterías de Li-ion o Li-Po en configuraciones de 2 o 3 celdas en serie. Su principal ventaja es la capacidad de alimentarse desde un puerto USB Tipo C convencional o cargadores con protocolo Quick Charge (QC), ajustando automáticamente el voltaje para maximizar la eficiencia de carga.
Configuración Dual: 2S y 3S
Por defecto, el módulo viene preparado para configuraciones específicas, pero es fácilmente personalizable:
-

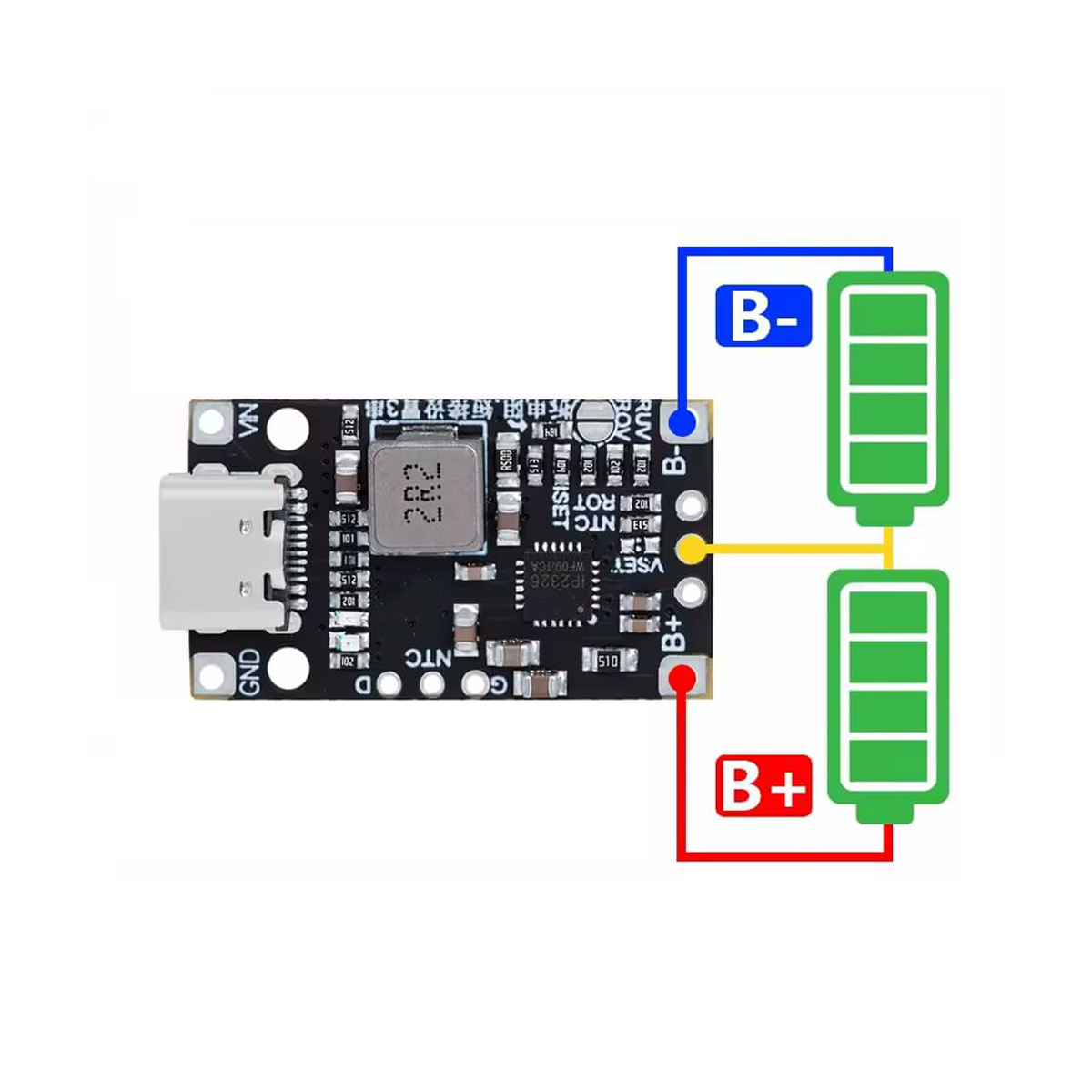

Modo 2S (8.4V): Incluye función de equilibrado de celdas integrada para prolongar la vida útil de tu batería.
-

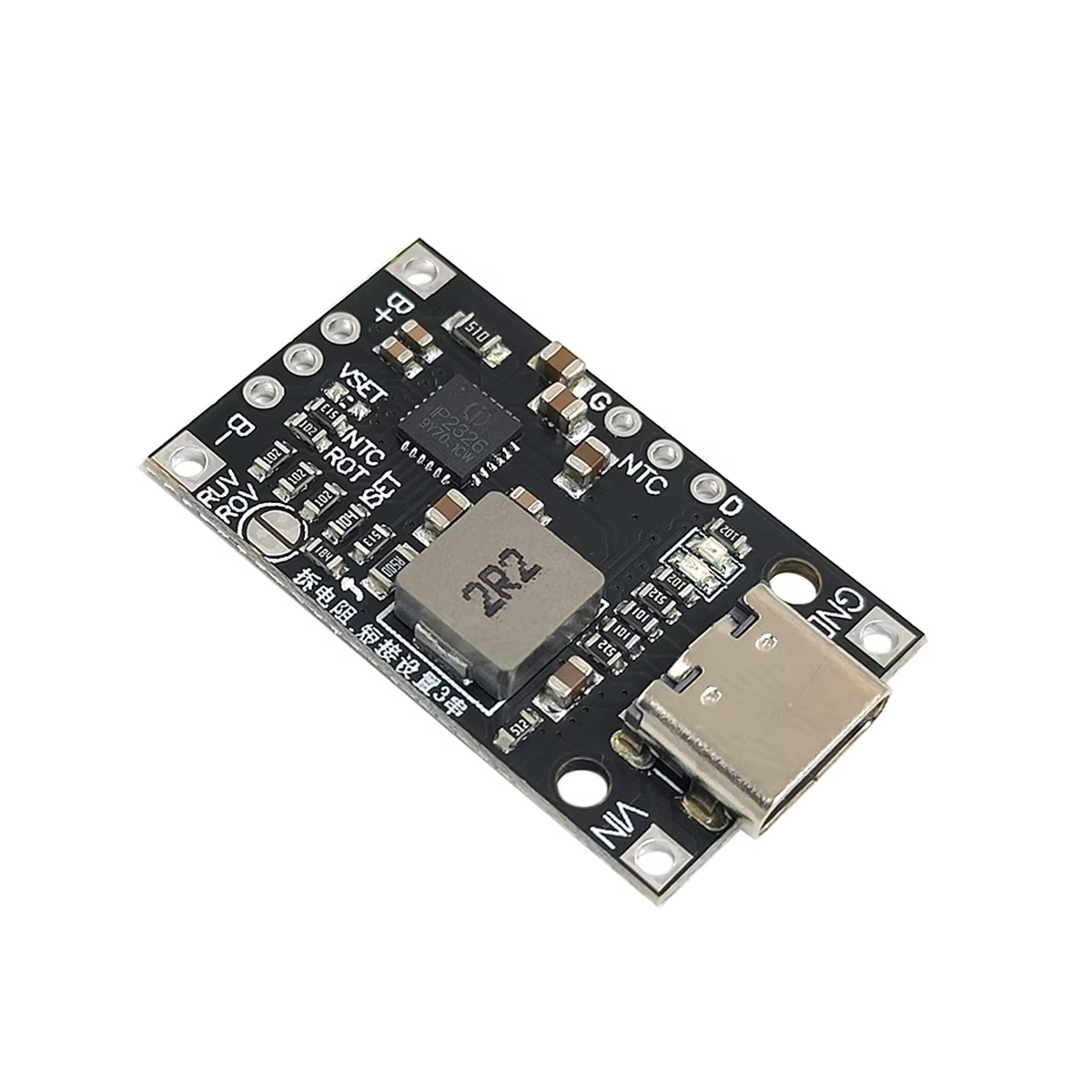

Modo 3S (12.6V): Para activar este modo, simplemente une con soldadura los pads marcados como ROV y retira la resistencia adyacente. Nota: En modo 3S se recomienda el uso de un BMS/equilibrador externo.
Carga Inteligente y Eficiente
Gracias a su arquitectura de interruptor síncrono de 15W, alcanza una eficiencia de hasta el 94%. Si el cargador USB detecta soporte para QC, el módulo eleva el rendimiento; si usas un cargador estándar de 5V, el módulo seguirá funcionando en modo impulso para garantizar que tu batería llegue a la carga completa.
Especificaciones Técnicas
| Parámetro | Detalle |
| Chip Principal | IP2326 |
| Voltaje de Entrada | 5V DC (USB-C) |
| Voltaje de Salida | 8.4V (2S) / 12.6V (3S) |
| Corriente de Carga Máxima | 1.5A |
| Eficiencia | 94% |
| Protecciones | Sobretensión, subtensión de entrada, sobrecorriente de salida y cortocircuito |

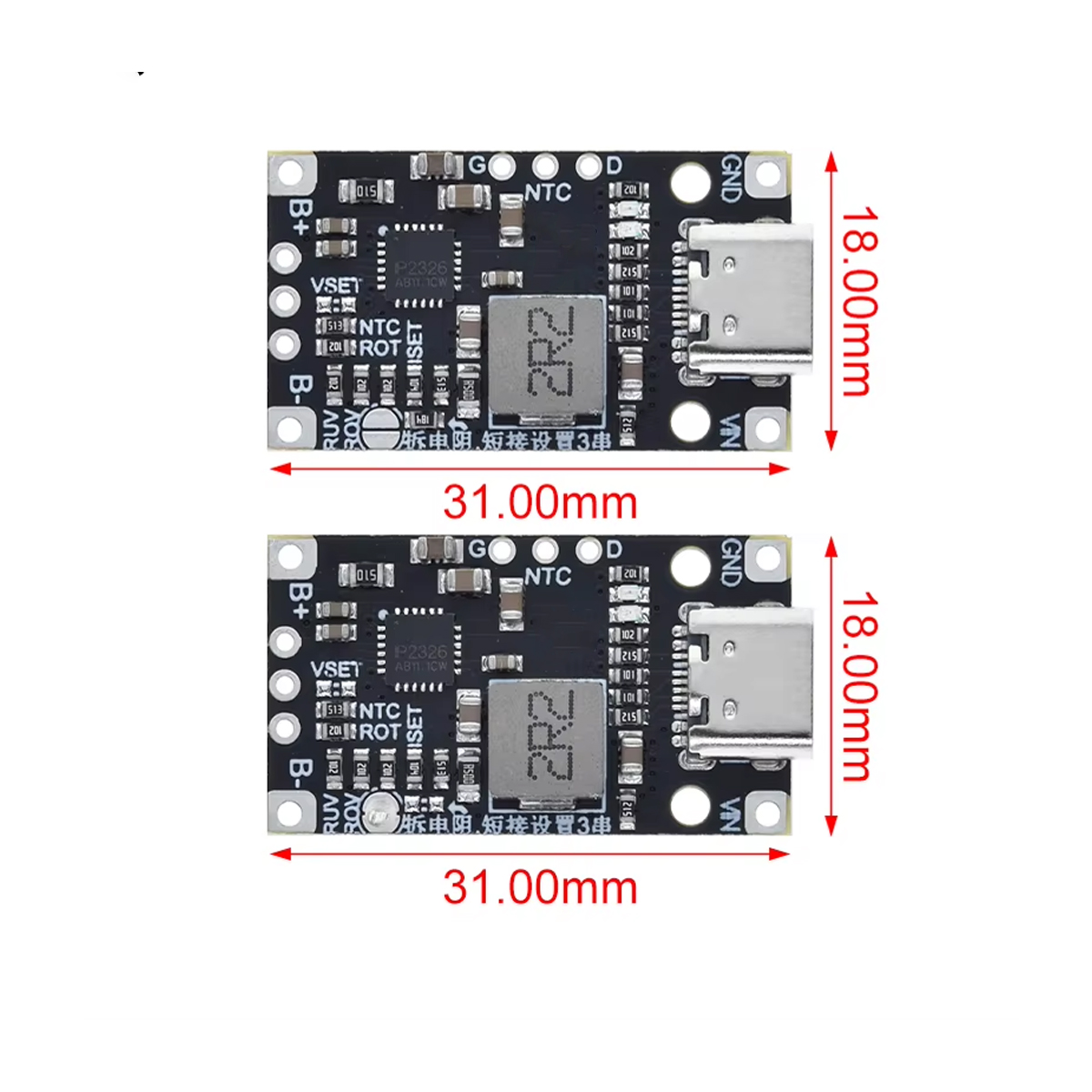

| Dimensiones | 31 x 18 mm |

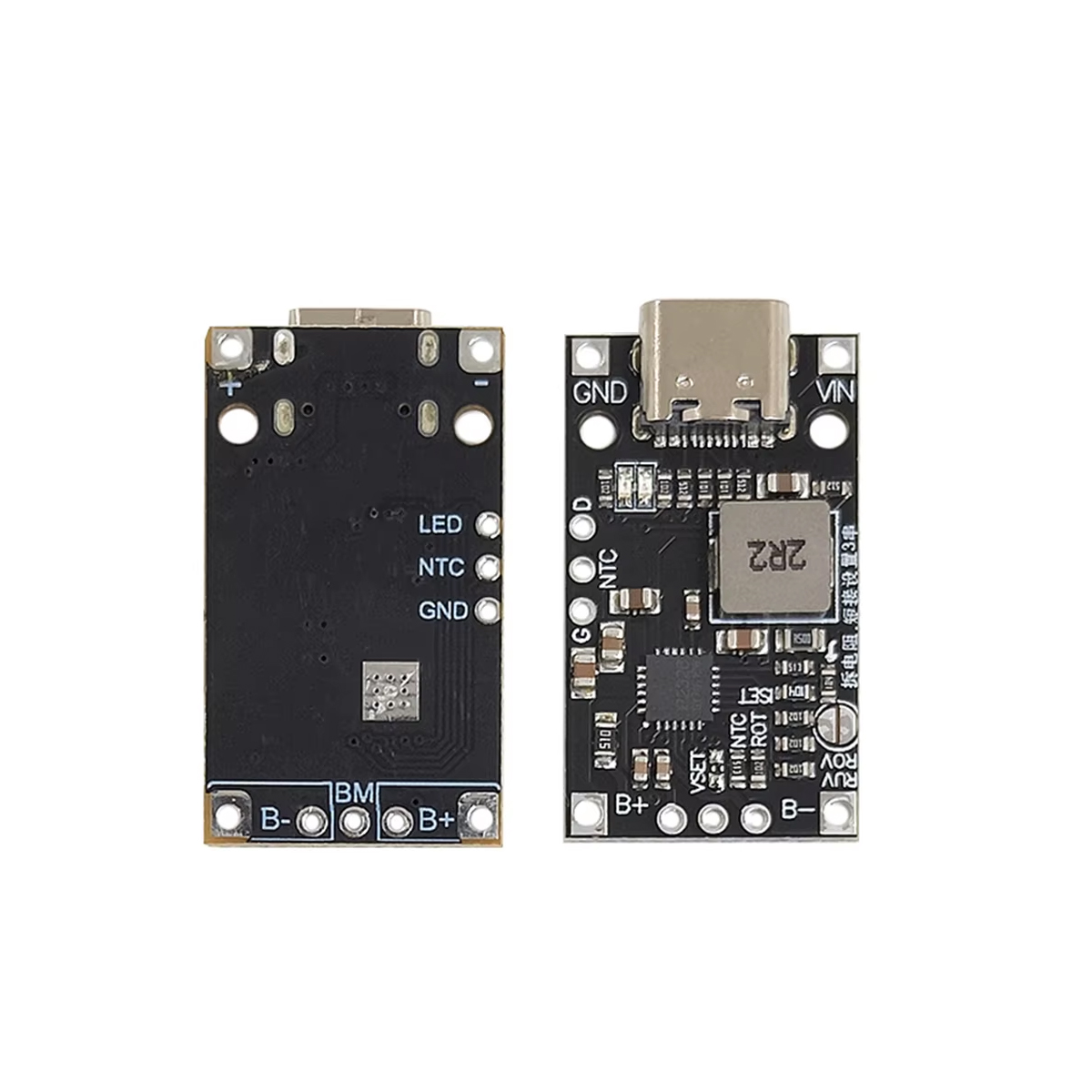

Guía de Configuración Avanzada
El módulo permite un alto grado de personalización mediante el cambio de resistencias SMD (tamaño estándar):
-
Ajuste de Corriente: La corriente de carga se define por la fórmula $I = 90000 / R$. Por defecto incluye resistencias de 100K (0.9A) y 180K (0.5A).
-
Temporizador de Carga (ROT): Evita cargas infinitas.
-
Sin resistencia: 24 horas.
-
120K: 12 horas.
-
68K: 4 horas.
-
-
Sensor de Temperatura (NTC): Para seguridad térmica, cambia la resistencia NTC a 82K y conecta un termistor de 100K entre los puntos NTC y GND.
Indicadores de Estado LED
-
Cargando: Luces Roja y Azul encendidas simultáneamente.
-
Carga Completa: Luz Roja encendida, Luz Azul apagada.
-
Error/Anomalía: Luz Azul parpadeante.
Recomendación Pro: Si sueldas cables directamente a la entrada en lugar de usar el puerto USB-C, asegúrate de que el voltaje de entrada sea siempre menor al de la batería, ya que el módulo opera exclusivamente en modo Boost (elevador).
